歡迎來到安陽金晟冶金材料有限公司,中國優質鐵合金生產廠家!

15716326207

0372-5366678

鑄造用固化劑
自硬呋喃樹脂配套固化劑

自硬呋喃樹脂配套固化劑

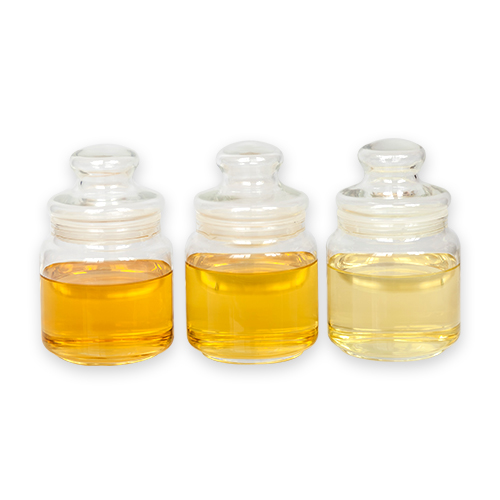

   磺酸固化劑為自硬呋喃樹脂的配套固化劑,外觀從淺黃色至褐色透明液體,安陽金晟冶金生產的磺酸固化劑型號多品種全,適用于不同季節的不同溫度和濕度。

本公司生產的磺酸固化劑具有以下優點:

      1.氣味小,固化速度快,固化后砂型強度高。

      2.粘度低,無雜質,在-20℃以上不出現結晶體。

.JPG


自硬呋喃樹脂的配套固化劑【常用規格型號】

指標

型號

總酸度

游離酸

粘度

密度

適應溫度

%(以H2SO4計)

%

mPa.s (20℃)

g/cm3(20℃)

YC-B

6.0-8.0

0-2.0

2-3

0.90-1.10

一般與YC-A配合使用

GS05

14.0-16.0

≤1.5

≤15

1.15-1.25

>35℃ 高砂溫

GS04

18.0-20.0

≤1.5

10-30

1.20-1.30

25~35℃ 夏季

GS03

24.0-26.0

7-10

10-30

1.20-1.30

15~25℃ 春秋季

GC09

24.5-27.5

2.5-4.5

60-80

1.20-1.40

10~15℃ 冬季

GC10

27.5-29.5

≤13

≤15

1.20-1.30

5~10℃ 冬季

YC-A

32.5-35.0

9.0-12.0

10-20

1.17-1.35

1.冬季-5~10℃

2.與YC-B配合使用

GC12

42.0-46.0

≤23.0

25-37

1.25-1.45

-5℃~5℃ 冬季

貯存期

12個月





自硬呋喃樹脂的配套固化劑使用方法:

1.固化劑的選擇

      在使用磺酸固化劑時,操作者應根據砂溫、室溫、空氣濕度情況以及不同固化速度的需求,選擇適當型號的固化劑并通過調整其加入量,保證得到合適的固化速度和型砂強度??偹嶂翟礁叩墓袒瘎┢涔袒俣仍娇?。

2.固化劑的加入量

      固化劑的加入量因不同的使用條件而不同,一般固化劑的加入量占樹脂加入量的30-70%。

3.固化速度的控制

      正常固化速度根據鑄件大小控制在10-90分鐘之間,以20-40分鐘脫模為宜,固化速度過慢,適當增加固化劑的加入量(一般不宜超過70%)或更換固化速度更快的固化劑;固化速度過快,適當減少固化劑的加入量(一般不宜低于30%)或更換固化速度更慢的固化劑。

4.加入順序

      型(芯)砂加固化劑混勻后,加樹脂,再混勻后出砂。



自硬呋喃樹脂的配套固化劑安全事項:

      1.固化劑與樹脂應分開存放,嚴禁固化劑與樹脂直接混合,以防產生爆炸。

      2.磺酸固化劑為中等酸性溶液,操作者要穿戴防酸保護用品,特別是不要讓其濺入眼睛。如果固化劑與皮膚接觸,應視情況的嚴重程度選擇使用大量清水沖洗或就醫。

      3.固化劑與皮膚接觸,會對人體產生輕微刺激或過敏,操作者必須配戴防護用品。冬季注意防凍。

自硬呋喃樹脂的配套固化劑包裝:

      用凈重25千克、230千克、240千克塑料桶包裝,用凈重1000千克噸桶包裝,或按客戶的要求包裝。


相關新聞

相關產品

更多
微信麻将群怎么发展人 000983股票行情 快三开奖结果甘肃 新疆11选5计划 中国福彩欢乐生肖 江西多乐彩任四多少钱 石油股票数据 河北快3走势图彩 黑龙江十一选五玩法 为什么不能买上证指数 甘肃新11选五所有号码
